Beskrivning
Vad är Link PDM?

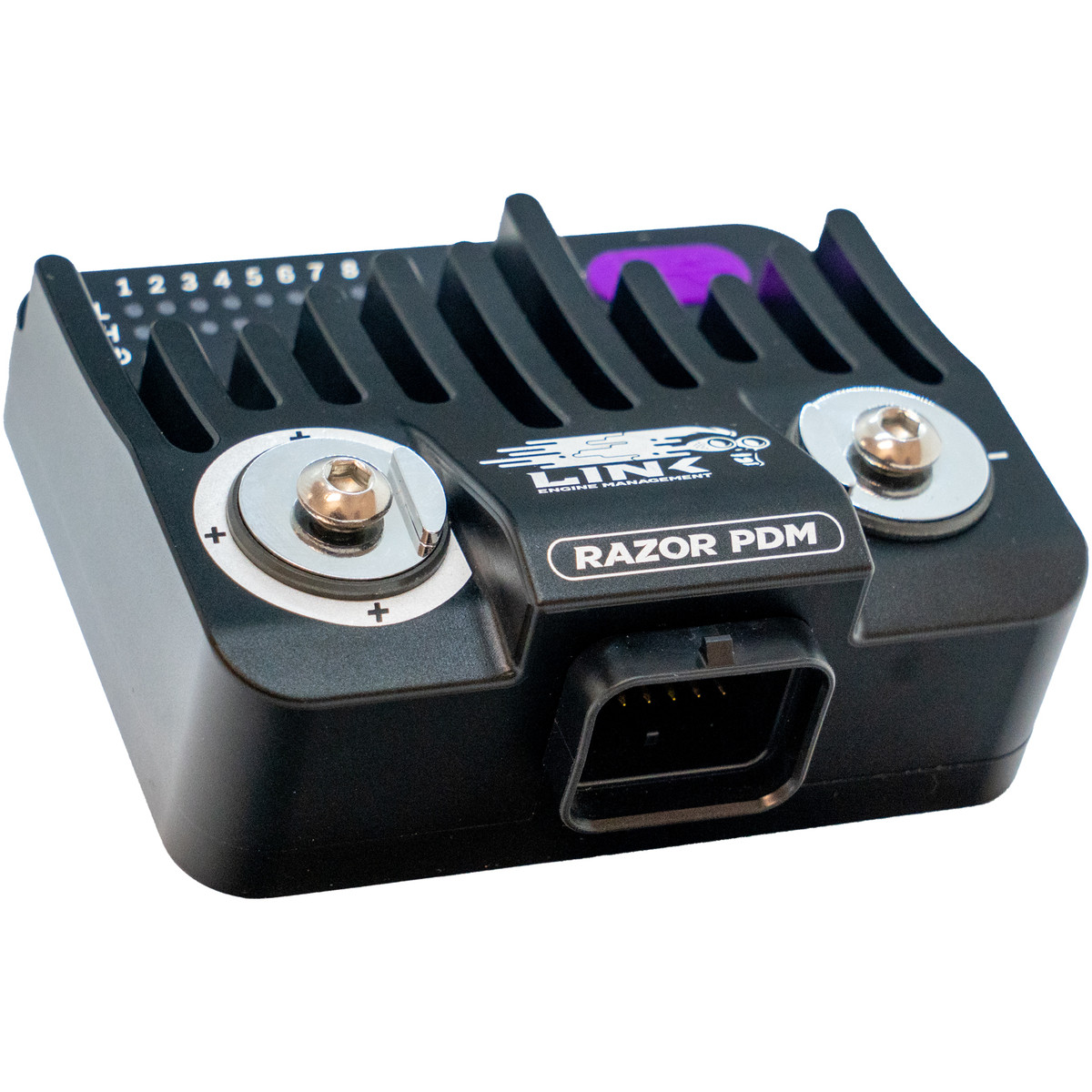

Links efterlängtade PDM, Razor PDM, är en intelligent kraftdistributionsmodul som ersätter traditionella säkringar och reläer, vilket ger dig fullständig kontroll över din installation.
Razor PDM är en programmerbar enhet som använder logik för smart kontroll av alla utgångar du har anslutit, vilket innebär att händelser och kommandon kan utlösas när ditt fordon träffar specifika parametrar.
Enheten låter dig hantera saker som bränslepumpar, kylarfläktar, elektroniska gasreglage, servon, lampor och mer, samt övervaka analoga eller digitala sensorsignaler.
Du kan få full kontroll genom att använda en analog switchpanel, CAN-knappsats eller ECU för att byta utgångskanaler, samt öka tillförlitligheten och skydda dina kritiska komponenter från skador.
Med överlägsen termisk prestanda har Razor PDM designats med fordonsskydd i åtanke, samtidigt som det möjliggör en effektivare, renare och pålitlig konstruktion.
Den kan vara liten och kompakt, men Razor PDM kan hantera upp till 100 Amp kontinuerlig kombinerad ström, såväl som 160 A icke-repetitiv maximal ström. Om du behöver hantera ännu mer kraft kan du enkelt lägga till flera Razor PDM:er via CAN eller använda som en CAN Expander för att öka dina ingångar och utgångar.
Razor PDM har förmågan att ansluta till många andra ECU-märken och CAN-enheter när du använder en anpassad CAN-ström. De av er som har en Link ECU kommer att vara glada att veta att vår programvara kommer med en förkonfigurerad ström, så att dina Link-produkter kommer att fungera med enheten direkt ur lådan.
Kan jag använda PDM utan en ECU?
Goda nyheter, du behöver inte en ECU för att använda Razor PDM, eftersom den kan användas som en fristående produkt. Men genom att ansluta den till din Link ECU kan du styra PDM:n via CAN-enheter, såsom en CAN-knappsats, medan CAN-loggrar också kan användas för att fånga en mängd data.
För de av er utan en CAN-logger kan din Link ECU ställas in för att fånga CAN-strömdata. PDM Link-mjukvaran kan också övervaka strömmar i realtid, så att du kan se hur mycket ström som används.
Hur ställer jag in PDM?
PDM har byggts med säkerhet och tillförlitlighet i åtanke, varför den har överströms- och kortslutningsskydd, med konfigurerbara utlösnings- och återställningsbara säkringsparametrar, som alla ställs in via den dedikerade PDM-mjukvaran, PDM Link.
Denna mjukvara låter dig styra och ställa in många parametrar inom PDM, inklusive inställning av intelligenta styrutgångar. Detta innebär att du kan ställa in en utgång för att slå på eller av baserat på vissa kriterier. Dessa kan programmeras med hjälp av PID, logik eller matematikkanaler. Om du är bekant med att ställa in PC Link, kommer detta att vara enkelt för dig att ställa in.
En Quick Start Guide medföljer produkten och programvaran PDM Link är nu tillgänglig för nedladdning.
Produktfunktioner
100A kontinuerlig kombinerad ström.
Den kan användas tillsammans med en Link ECU som en I/O-expander eller som en helt fristående enhet.
4 högeffektsutgångar som kan 25A kontinuerlig, PWM, hög sida drivning, låg sida drivning, eller parad för H-brygga ställdon motorstyrning.
8 universella A/D I/O-stift, med 8A utgång vardera eller som analoga eller digitala ingångar. Mjukvarustyrda pull-ups och justerbara växlingströsklar när de används som ingångar.
Flexibla och kraftfulla styrstrategier inklusive intern PID-kontroll för allmänna ändamål, matematiska funktioner, logiska uttryck och CAN-knappsatsfunktioner.
CAN-tangentbordsintegration och flexibel knapplogik, knappar kan styra PDM- eller Link ECU-funktioner (G4X eller G4+ med vissa begränsningar).
26-polig Superseal-kontakt.
USB-konfigurerbar.
Helt förseglad CNC-aluminiumkapsling.
Vad finns i boxen?
Länk Razor PDM
Monteringsplatta och skruvar
26-stifts Superseal AMP-kontakt
USB-C anslutningskabel
Isoleringssko med positiv pol
2 x högströmsringterminaler och bultar
Snabbstartsguide
